130-мм автоматическая корабельная пушка АК-130

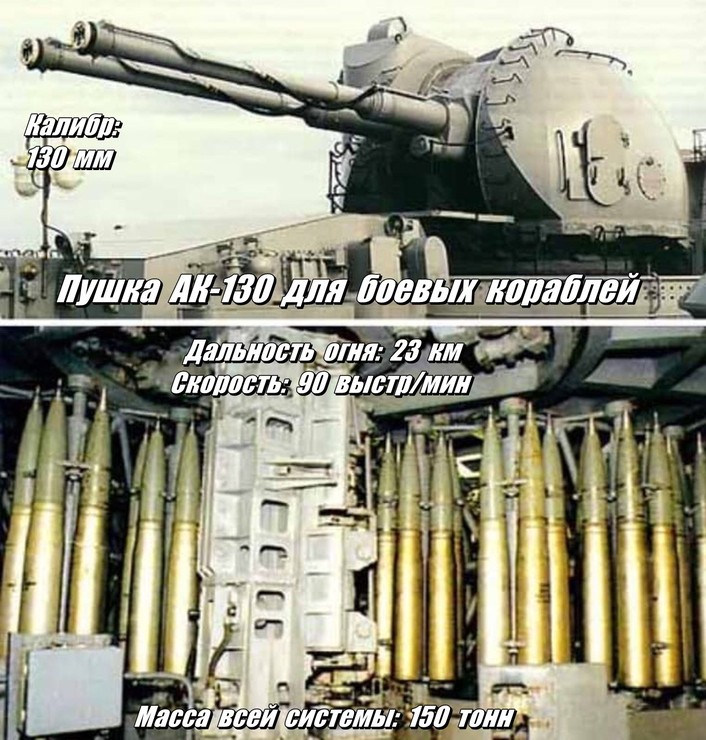

Пушка АК-130 ракетных крейсеров ВМФ России и ее боеприпасы в погребе под палубой. Без участия человека можно выпустить весь боезапас!

В годы второй мировой войны боевые возможности 100-130-мм корабельных универсальных установок ограничивались низкой скорострельностью орудий (10-15 выстрелов в минуту).



Особенно это сказывалось в борьбе с авиацией противника. Способ увеличить скорострельность оставался один: сделать пушку автоматической.



В СССР первые автоматические корабельные пушки такого калибра начали проектироваться в 1952-1955 годах.



В ЦКБ-34 создали 100-мм двухорудийную автоматическую установку СМ-52.



Она имела превосходную баллистику, аналогичную 100-мм полуавтоматической пушке СМ-5.



Автоматика работала за счет энергии отката при коротком ходе ствола. Управление осуществлялось дистанционно от радиолокационной ПУС «Парус-Б».



Однако в 1957- 1959 годах волевым решением Н. С. Хрущева все работы по корабельным орудиям калибра свыше 76 мм прекратили.



Да и ставить пушки было бы не на что, так как реализация всех перечисленных проектов также остановилась.



Почти 20 следующих лет морские артсистемы среднего и крупного калибра у нас не разрабатывались.



В октябре 1969 года был одобрен эскизно-технический проект 130-мм установки ЗИФ-92.



Она имела ствол-моноблок с клиновидным вертикальным затвором. Автоматика работала за счет энергии отката.



Непрерывное охлаждение ствола производилось забортной водой через специальные канавки в кожухах.



Броневая защита – противопульная (проектом предусматривались варианты защиты из алюминия и стали).



Опытный образец, изготовленный ПО «Арсенал», прошел полигонные испытания.



Получить заданную в ТТЗ скорострельность 60 выстрелов в минуту не удалось из-за теплового режима и ряда других причин.



Масса АУ превысила заданную почти на 10 т.



Такое перетяжеление пушки не позволило установить ее на корабли проекта 1135, в результате чего работы над ней прекратились.



Баллистика ствола, боеприпасы и большая часть конструкции ЗИФ-92 были использованы при создании одноорудийной артиллерийской установки А-218 (заводской индекс – ЗИФ-94).



ПО «Арсенал» изготовило опытный образец ЗИФ-94, однако серийное производство осуществлялось на другом предприятии.



После длительных полигонных испытаний и почти пятилетней эксплуатации на эсминце «Современный» (проект 956) 1 ноября 1985 года установку приняли под индексом АК-130.



Двуствольность АУ-130 дает большую скорострельность (до 90 выстрелов в минуту), но это было достигнуто ценой значительного увеличения массы системы (АУ – 98 т, СУ – 12 т, механизированный погреб – 40 т).



Наличие механизмов автоперезагрузки боеприпасов позволяет без участия дополнительной команды выпустить весь боекомплект до полного опустошения погребов.



В СУ есть приборы коррекции прицела по всплескам падающих снарядов и визирный пост для стрельбы по береговым целям.



Также орудие благодаря большой скорострельности и наличию нескольких типов специализированных снарядов может вести эффективную зенитную стрельбу.



Управляется она радиолокационной системой управления стрельбой «Лев-218» (МР-184) создана в КБ «Аметист» на базе СУ «Лев-114» (МР-114 от комплекса АК-100).



По некоторым данным на эсминцах проекта 956 используется СУ «Лев-214» (МР-104).



В состав системы входят РЛС сопровождения цели, ТВ-визир, лазерный дальномер ДВУ-2 (дальномерно-визирное устройство, разработано ЦНИИАГ и ПО ЛОМО с использованием системы автономной косвенной стабилизации лазерного луча в 1977 г.), баллистический вычислитель, аппаратура селекции целей и помехозащиты. СУ стрельбой обеспечивает прием целеуказания от общекорабельных средств обнаружения, измерение параметров движения целей, выработку углов наведения орудий, корректировку стрельбы по всплескам, автоматическое слежение за снарядом. Инструментальная дальность системы – 75 км, масса 8 т.



В боекомплект АК-130 входит унитарный патрон с осколочно-фугасным снарядом, оснащаемый тремя типами взрывателей. Снаряд с донным взрывателем 4МРМ имеет индекс Ф-44 (индекс выстрела – АЗ-Ф-44). Он пробивает 30-мм гомогенную броню под углом попадания 45° и разрывается за броней.



Для ведения огня по воздушным целям используют снаряды ЗС-44 с дистанционным взрывателем ДВМ-60М1 и снаряды ЗС-44Р с радиолокационным взрывателем АР-32. ЗС-44Р эффективно поражает цель с промахом до 8 м при стрельбе по противокорабельным ракетам и до 15 м – при стрельбе по самолетам.

Тактико-технические характеристики АК-130:

Калибр, мм: 130;

Длина ствола, мм/клб: 9100/70;

Длина отката, мм: 520-624;

Радиус обметания установки, мм: по стволам – 7803, по башне – 3050;

Угол ВН, град: -12 / +80;

Угол ГН, град: +200 / -200;

Максимальная скорость наведения, град/с: вертикальная – 25; горизонтальная – 25;

Масса, кг: 89000;

Скорострельность, выстр./мин: 90 (45 выстрелов на ствол);

Масса выстрела, кг: 86,2;

Начальная скорость снаряда, м/с: 850;

Дальность стрельбы, м: 23000
